近年來，雨季及氣候異常引起的城市內澇給市政部門帶來了巨大的壓力，由強降雨引發的河水倒灌、道路水淹、交通堵塞、橋梁建筑損毀等，給國家和人民帶來了巨大的經濟甚至生命損失。尤其是下穿隧道和下沉式道路,當路過的車輛對該路段積水情況不了解,很容易被突發的積水淹沒并困在水中,同時該路段積水難以快速排出,內人員來不及逃生的話,容易造成人員傷亡,此類事件在北京、廣州、深圳等人口密集的城市已經發生了多起。

        所以對下穿隧道、下沉式道路內澇進行監測報警問題成了城市積水問題里面的最嚴重、最迫切需要解決的問題。為最大程度降低道路積水導致的內澇所造成的損失,一方面我們要 大力加強城市排水基礎建設,另一面為全面掌握城市內澇狀況,實現排水的統籌調度。

        目前,針對城市積水排查大部分還采用人工巡查方式對立交橋和公路低洼區域的積水進行監測,以確定該地點的積水情況,此方法無法科學及時的反饋正確信息,同時會造成大量的人力浪費,而采用安裝監控攝像頭的方式雖避免人工實地查看,但不能準確的反映積水深度,同時監測畫面也會造成觀測人員的錯誤判斷,且影像設備在黑夜或光線較為暗淡的情況下, 也無法滿足自動監測的需要。為最大程度降低內澇造成的損失，一方面我們要大力加強城市排水基礎設施的建設另一方面為全面掌握城市內澇狀況、實現排水統籌調度，我們要對河道水位以及地道橋、低洼路段的積水水位進行實時監測，建立起道路積水預警系統(城市道路積水監測預警系統)。

1.2 建設目標

在研發設計城市道路積水實時監測在線告警系統的時候,我們應該總結前人開發的經驗,結合最新自控和軟硬件技術,建設以信息化為基礎,無縫隙、精準化、可視化、智慧型現代城市道路積水監測預警體系,實現對各個道路積水集中分布式監控和智能化管理的目標,保證系統的高穩定性、舸靠性、安全性。具體目標

如下:

1.2.1 技術的先進性系統選型、軟硬件設備的配置均要符合高新技術的潮流, 關鍵的道路積水監測實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下,系統設計具有先進性,并且在今后一段時間內保持一定的先進性。

1.2.2 穩定性

整體方案從方案架構、產品設計等各個層面, 都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由略子系統組成穩定可靠的大系統,使系統能安全平穩地運行,有效地除名子系統可能產生的瓶頸,選用合適的設備來保證各子系統具有良好的擴展性,確保各設備的正常運行。

1.2.3 經濟性

在城市道路積水實時監測在線告警系統的建設上,-直以更高性價比為目標 ,不斷升級和改進軟硬件產品,針對各大環境監控系統都有對應的產品和方案。以” 為客戶提供最高性價比的方案”為設計目標來進行方案設計,綜合客戶需求以及擴展性要求,選擇最合適的產品,降低系統造價,為客戶節約項目成本。

1.2.4 實用性

在設備選型時,依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。

1.2.5 可維護性

方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現,其采用的產品均滿足簡單、實用、易操作、易維護的特性,力爭使系統更容易使用和維護,降低客戶使用監控系統的管理和維護成本。

1.2.6 可管理性

方案中現場各設備及各分系統都集中于中心統-控制,實施對所有遠端設備的控制、設置,以保證系統的高效、有序、可靠的發揮其管理職能。

1.2.7 安全性

城市道路積水實時監測在線告警系統安全可靠,具有一定的安全保護措施,防止病毒感染、攻擊,防雷擊、過載、斷電和人為破壞,具有高度的安全和保密性。

1.2.8 規范性

控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。

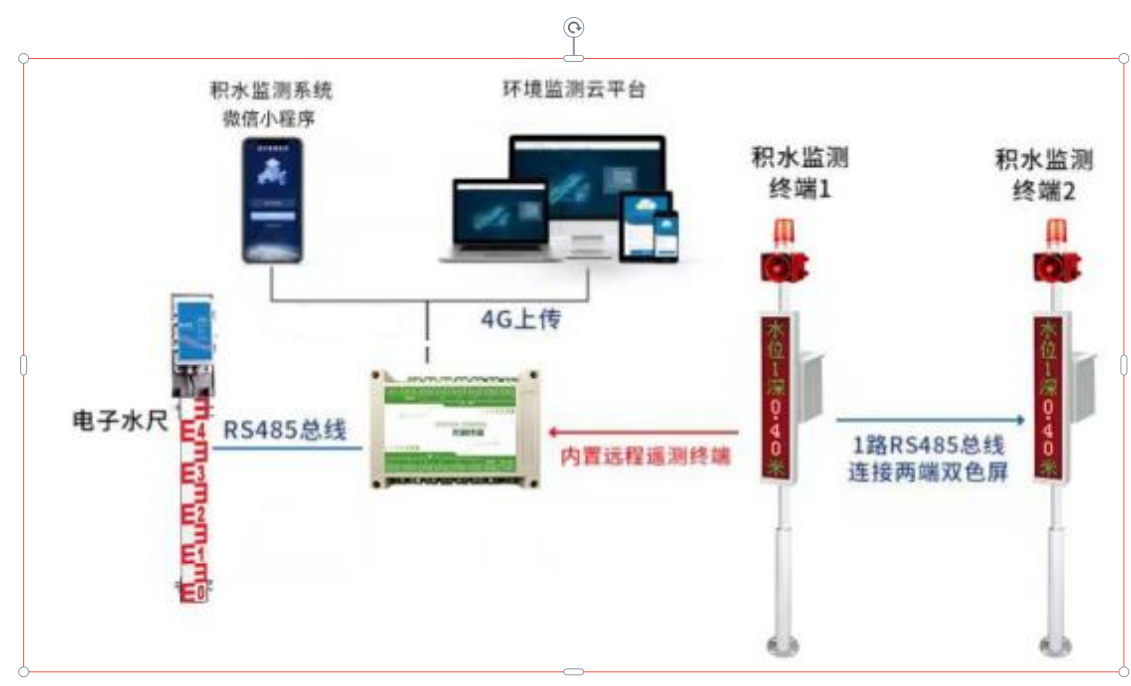

城市道路積水預警監測系統拓撲圖

城市道路積水實時監測在線告警系統優勢

2.3.1專法所以專業

龍騰偉業公司多年來一直專注于環境監測這個行業,力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案,是環境監測行業的知名廠商。具有完備的產品和解決方案,供應地區300+、服務全球。

2.3.2系統級整體性及平臺化

借助自身多年來的行業經驗,結合客戶需求的方方面面,給出系統級、整體性的解決方案,賂更好分工以及協同效率,設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采先進的監測技術和設備為城市道路的運行維護提供更多的技術支持和保障。

2.3.3專業傳感器,精準監測

城市道路積水實時監測在線告警系統采用高精度傳感器,測量范圍廣,準確度高,確保產品優異的可靠性、高精度和互換性

2.3.4施工部署簡單、方便

整個系統集軟硬件一體化設計,高度集成,使用壽命長。采用4G(全網通)、以太網方式上傳監測數據至環境監控云平臺,部署簡單方便,避免布線;監控管理平臺多種部署式,針對簡單需求可以實現傻瓜式安裝,非常人性化,界面友好、操作簡單、功能全面,輕松實現監控功能及報警的配置。

2.3.5提供免費云平臺,功能強大

平臺采用B/S架構,維護和升級方式簡單,最少支持1000個采集設備的監控和管理,采用專業的數據庫,穩定可靠、易于擴展,支持軟、硬件分層,支持多級用戶管理權限。云平臺自動收集上傳的監測數據,通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示,滿足用戶對實時監測信息的多維度、多面查看數據。

2.3.6多平臺遠程管理

城市道路積水實時監測在線告警系統支持電腦PC端、微信公眾號多種方式遠程查看/管理數據。

2.3.7具有的自動告警方式

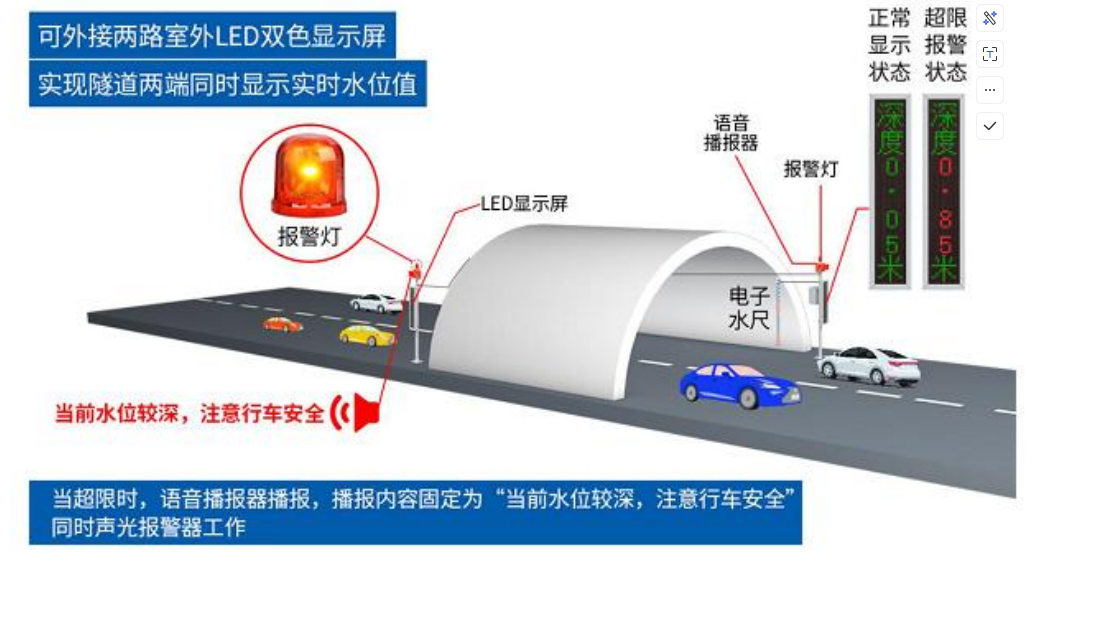

當城市道路水位超過設置的限值時,系統支持電話、短信、光、郵件等報警功能,及時通知管理人員。同時,現場積水監測站會光、語音告警,LED雙色示超限數據,提醒現場的行人與車輛。

2.3.8系統支持設備實時定位

該系統可在云平臺設備管理中設置設備經緯度,當數據異常或數據超限,用戶可根據經緯度定位,快捷找出設備異常的位置,及時處理便于后期維護與管理。

2.3.9跨區域統一-管理

通過設立統一監控管理站,對分布在不同區域的多個設備和信息進行全數字化集中監控管理,滿足現各監測站點統一監管需要。

2.3.10應用廣泛

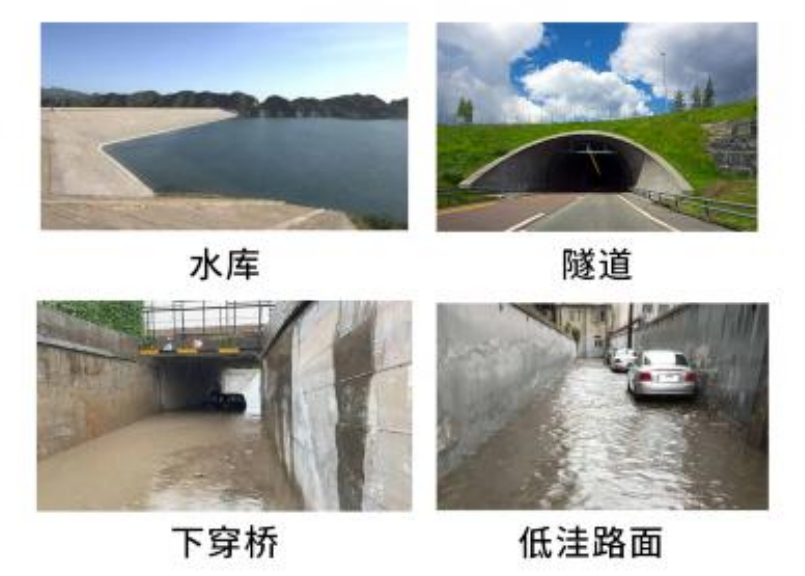

該系統即可用于河道、灌渠地下排水管道網等地為城市排水工作提供數據支持;又可用于路口低洼、下橋立交橋、橋洞、隧道等地為人們出行安全提供保障;還可用于地下車庫預防洪澇災害,保護人們的財產安全,保障社會經濟效益。

3.1積水監測站簡介

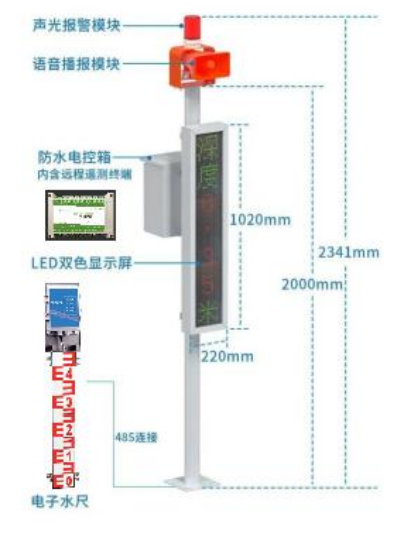

積水監測站是由電子水尺、雙色LED顯示屏、電控箱(內含遠程遙測終端)、報警燈、語音播報器、兩米立桿、太陽能供電系統(選配)組成。其中電子水尺通過485通信,將測量到的水位信息傳輸?shù)竭h程遙測終端,遙測終端將得到的水位值通過4G通訊模塊,再傳送給后臺服務器,然后傳送到微信小程序/云平臺網頁終端。同時可以將檢測到的水位值,實時顯示在LED屏上,水位超限會觸發號筒揚聲器和聲光報警器雙重報警。從而全面掌握城市內澇狀況、實現排水統籌調度,建立起城市內澇監測預警系統。

龍騰偉業積水監測站由以下幾部分組成:

2m立桿+供電系統+防水電控箱(遠程遙控終端)+電子尺+攝像頭(選配)+雙色LED顯示屏+光報警器+語音播報器

適用場景：

可用于河道、灌渠、地下排水管道網等地為城市排水工作提供數據支持；又可用于路口低洼、下穿式立交橋、橋洞、隧道等地為人們出行安全提供保障；還可用于地下車庫預防洪澇災害，保護人們的財產安全，保障社會經濟效益。歡迎廣大需求朋友前來咨詢。

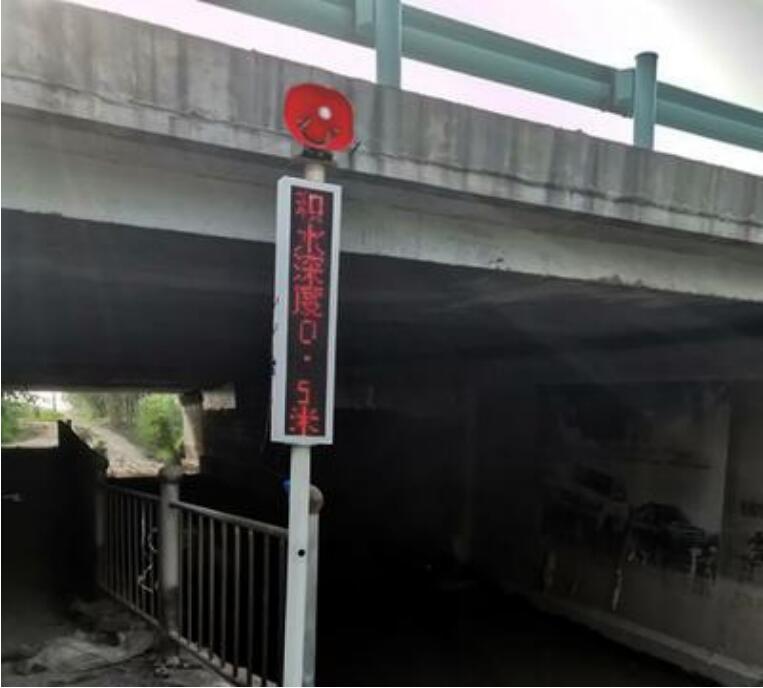

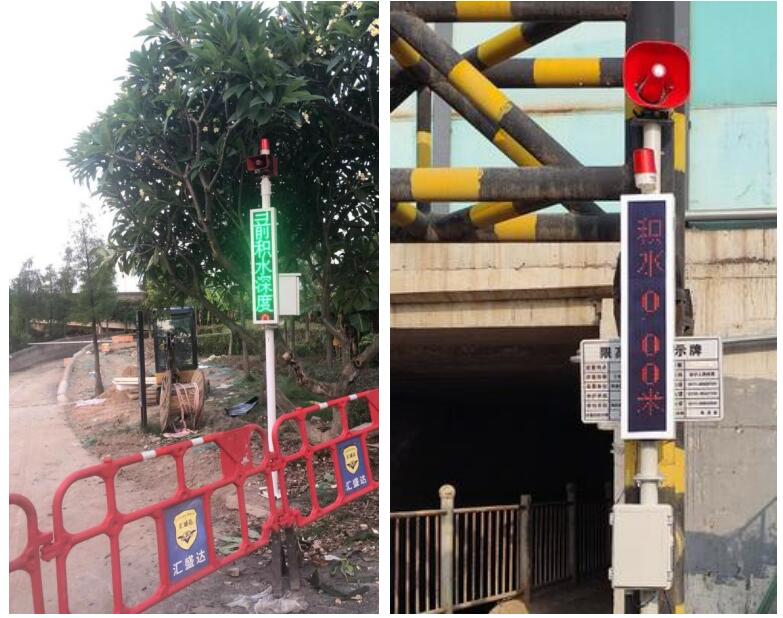

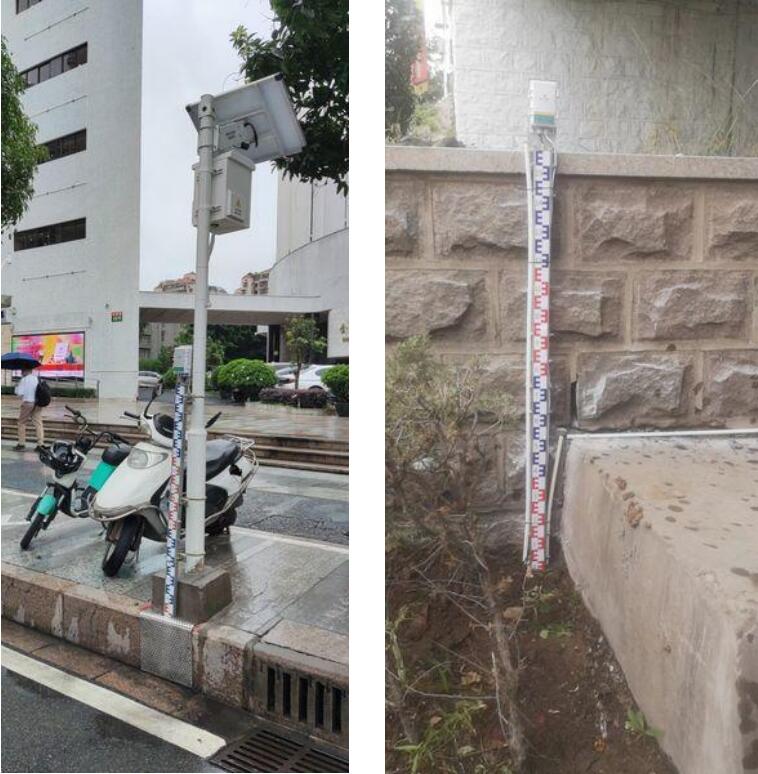

應用案例

石家莊龍騰偉業科技有限公司——物聯網方案的提供商，有需要請隨時聯系我們！將為您提供一對一解決方案！
